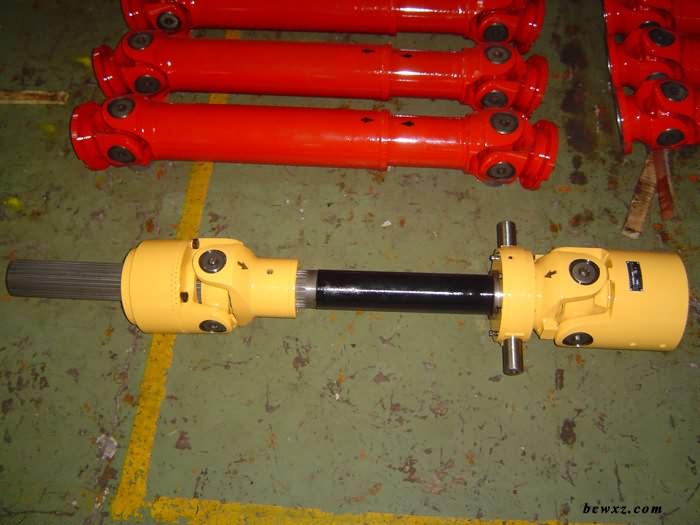

KSWC-空心十字軸式萬向聯軸器

法蘭直徑：225-490 扭矩范圍：56000-700000
空心貫穿型系列產品，廣泛用于Daniel型軋機，也是由于安裝長度有限同時需要大伸縮量工況的選擇。
  1. 首頁
  2. 萬向聯軸器
  3. KSWC-空心十字軸式萬向聯軸器

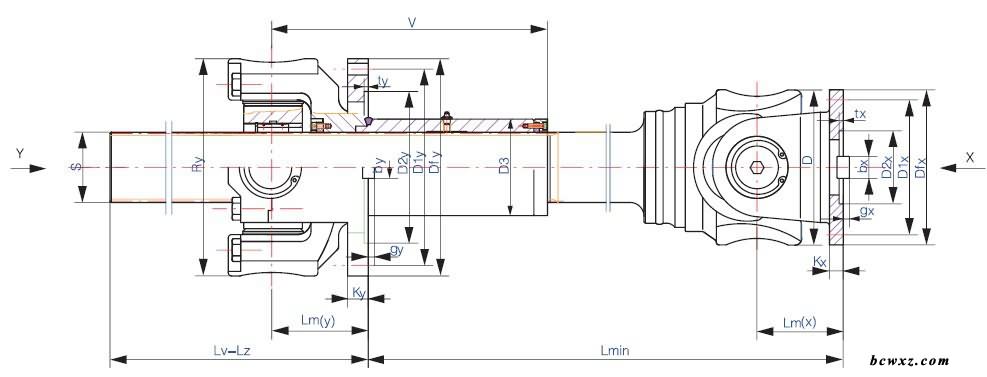

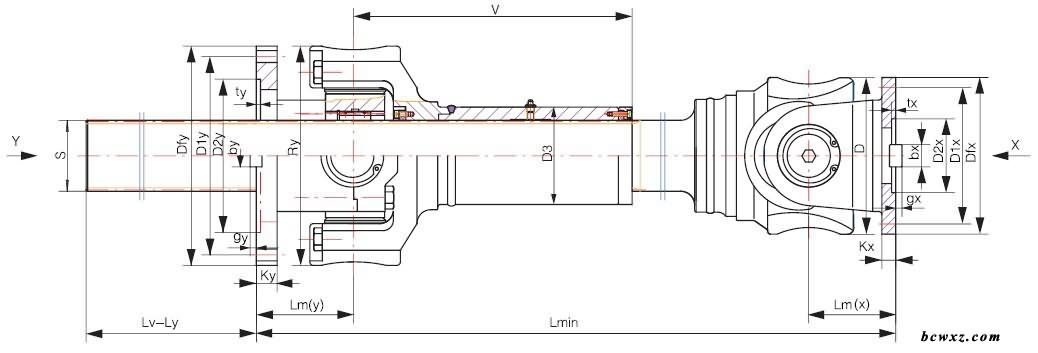

型號 回轉直徑 Dfx/Dfy 公稱轉矩 Tn kn.m 疲勞扭矩 Tp kn.m 軸線折角 β(°) 伸縮量 Lv(mm) 尺寸
Lmin Dfx D1x D2x bx tx gx Kx Lm(x) Dfy Ly
KSWC225 225/315 56 28 5°/15° 650 920 225 196 105 32 5 9 20 125 315 190
KSWC250 250/330 80 40 700 1020 250 218 115 40 5 12.5 25 140 330 200
KSWC285 285/390 120 58 750 1140 285 245 135 40 7 15 27 160 390 230
KSWC315 315/435 160 80 750 1300 315 280 150 40 7 15 32 180 435 250
KSWC350 350/480 225 110 800 1445 350 310 165 50 8 16 35 195 480 290
KSWC390 390/520 320 160 800 1605 390 345 185 70 8 18 40 215 520 320
KSWC440 440/600 500 250 900 1760 435 385 200 80 10 20 42 260 600 390
KSWC490 490/650 700 350 900 1955 480 425 225 90 12 22.5 47 290 650 410


型號 尺寸 重量

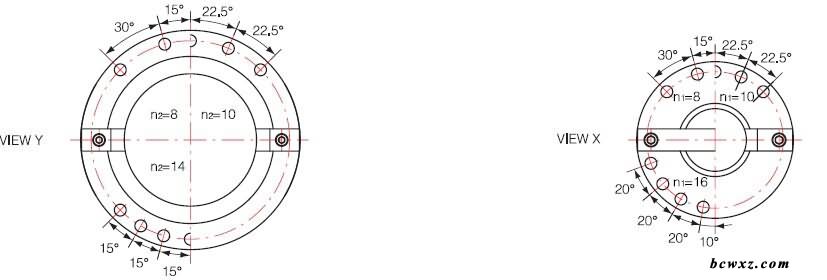

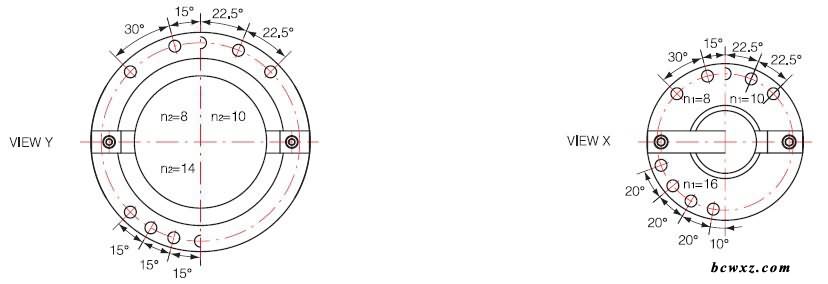

D1y D2y by ty gy Ky Lm(y) n1-d1 n2-d2 S D3 V Ry Lmin 增長 100mm
KSWC225 285 220 32 5 9 28 140 8-Φ17 8-Φ17 102.18 146 395 315 215 6.4
KSWC250 315 240 40 7 12.5 30 150 8-Φ19 8-Φ19 117.72 159 435 330 283 8.5
KSWC285 355 270 40 8 15 40 170 8-Φ21 8-Φ21 127.7 180 480 390 400 10
KSWC315 390 300 40 8 15 42 190 10-Φ23 10-Φ23 137.5 203 565 435 533 11.6
KSWC350 435 335 40 10 16 47 210 10-Φ23 10-Φ23 165.2 219 630 480 721 16.8
KSWC390 480 385 70 10 18 50 230 10-Φ25 10-Φ25 177.24 245 695 520 1013 19.4
KSWC440 550 420 80 12 20 60 280 16-Φ28 10-Φ28 201.25 273 735 600 1410 25
KSWC490 595 450 90 15 22.5 60 290 16-Φ31 14-Φ31 225.25 325 810 650 2040 31.3


型號 回轉直徑 Dfx/Dfy 公稱轉矩 Tn kn.m 疲勞扭矩 Tp kn.m 軸線折角 β(°) 伸縮量 Lv(mm) 尺寸
Lmin Dfx D1x D2x bx tx gx Kx Lm(x) Dfy Ly
KSWC225 225/315 56 28 5°/15° 650 920 225 196 105 32 5 9 20 125 315 190
KSWC250 250/330 80 40 700 1020 250 218 115 40 5 12.5 25 140 330 200
KSWC285 285/390 120 58 750 1140 285 245 135 40 7 15 27 160 390 230
KSWC315 315/435 160 80 750 1300 315 280 150 40 7 15 32 180 435 250
KSWC350 350/480 225 110 800 1445 350 310 165 50 8 16 35 195 480 290
KSWC390 390/520 320 160 800 1605 390 345 185 70 8 18 40 215 520 320
KSWC440 440/600 500 250 900 1760 435 385 200 80 10 20 42 260 600 390
KSWC490 490/650 700 350 900 1955 480 425 225 90 12 22.5 47 290 650 410


型號 尺寸 重量
D1y D2y by ty gy Ky Lm(y) n1-d1 n2-d2 S D3 V Ry Lmin 增長 100mm
KSWC225 285 220 32 5 9 28 140 8-Φ17 8-Φ17 102.18 146 395 315 215 6.4
KSWC250 315 240 40 7 12.5 30 150 8-Φ19 8-Φ19 117.72 159 435 330 283 8.5
KSWC285 355 270 40 8 15 40 170 8-Φ21 8-Φ21 127.7 180 480 390 400 10
KSWC315 390 300 40 8 15 42 190 10-Φ23 10-Φ23 137.5 203 565 435 533 11.6
KSWC350 435 335 40 10 16 47 210 10-Φ23 10-Φ23 165.2 219 630 480 721 16.8
KSWC390 480 385 70 10 18 50 230 10-Φ25 10-Φ25 177.24 245 695 520 1013 19.4
KSWC440 550 420 80 12 20 60 280 16-Φ28 10-Φ28 201.25 273 735 600 1410 25
KSWC490 595 450 90 15 22.5 60 290 16-Φ31 14-Φ31 225.25 325 810 650 2040 31.3

1. 長度Lmin為允許的最短長度，實際尺寸可以根據需要在確定：須≥Lmin
2. 伸縮量Lv可以根據實際尺寸確定
3. 以上數據僅供參考
