不同型號的十字軸式萬向聯軸器，其十字軸總成的結構型式和主要參數各不相同，常用的SWC－Ⅰ型輕型十字軸式萬向聯軸器和SWC型中型十字軸式萬向聯軸器十字軸總成的外部結構和主要尺寸見下圖和表8、表9。用戶可根據需要選用。

SWC-Ⅰ 型萬向聯軸器的十字軸總成

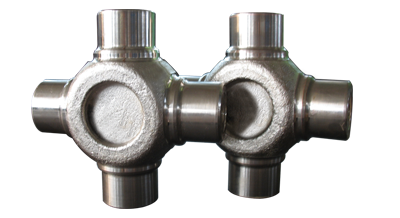

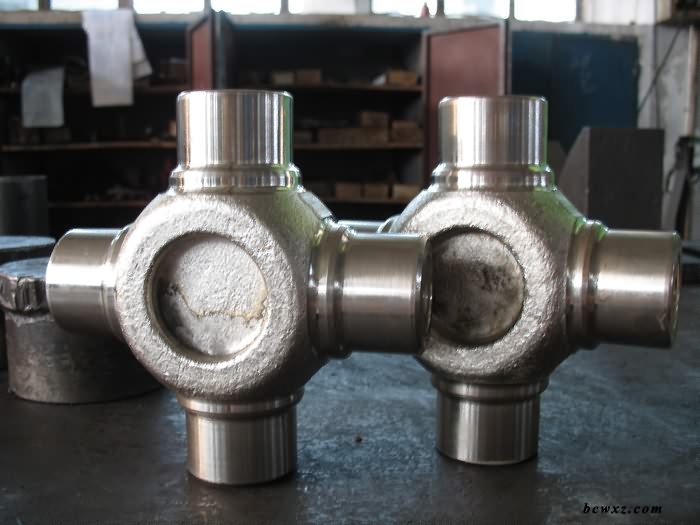

SWC 型萬向聯軸器的十字軸總成

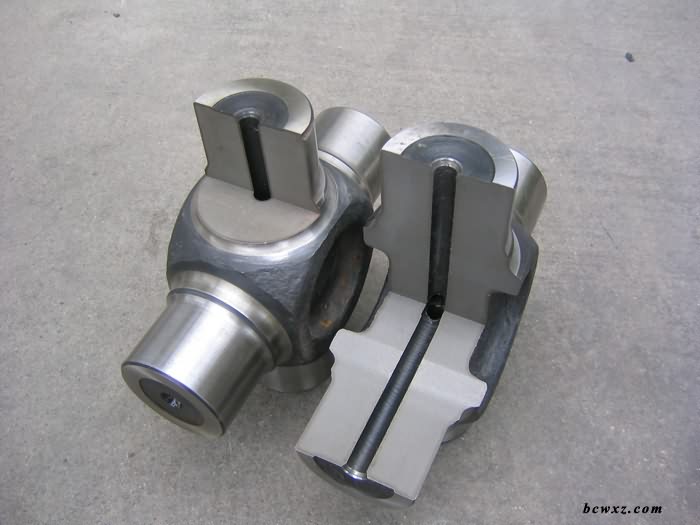

KSWC 型空心萬向聯軸器的十字軸總成

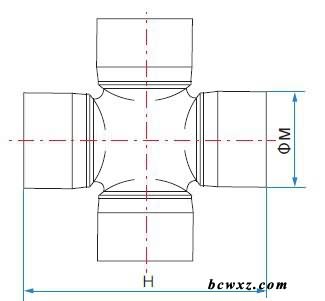

SWC-Ⅰ 型萬向聯軸器的十字軸總成

聯軸器規格 Coupling Specifications	ΦM (mm)	H (mm)
SWC-Ⅰ58	17	44
SWC-Ⅰ65	20	55
SWC-Ⅰ75	24	62
SWC-Ⅰ90	27	81.7
SWC-Ⅰ100	30	88
SWC-Ⅰ120	35	98
SWC-Ⅰ150	15	126
SWC-Ⅰ180	50	135
SWC-Ⅰ200	59	168
SWC-Ⅰ225	72	180

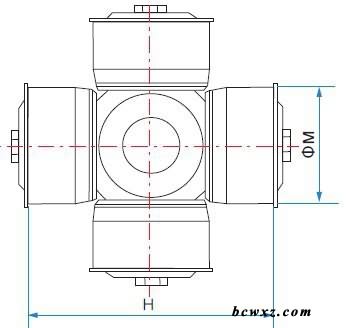

SWC 型萬向聯軸器的十字軸總成

聯軸器規格 Coupling Specifications	ΦM (mm)	H (mm)
SWC160	65	136
SWC180	72	154
SWC200	82	171
SWC225	90	192
SWC250	100	214
SWC265	108	226
SWC285	115	243
SWC315	130	269
SWC350	145	299
SWC390	165	333
SWC440	185	377
SWC490	210	419
SWC550	240	472
SWC620	265	526

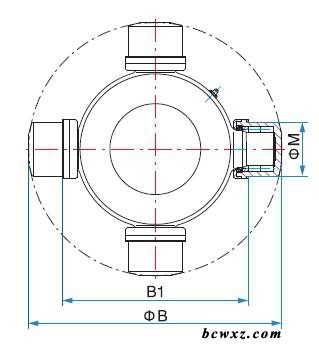

KSWC 型空心萬向聯軸器的十字軸總成

聯軸器規格 Coupling Specifications	ΦB (mm)	A (mm)	ΦB1 (mm)
KSWC225	315	74	225
KSWC250	327	74	237
KSWC285	390	83	286
KSWC315	436	95	318
KSWC350	480	110	350
KSWC390	519	120	376
KSWC440	600	130	436
KSWC490	650	154	475
