型號 數值 design data 項目item	SWCD 215	SWCD 250	SWCD 285	SWCD 315	SWCD 350
L	415	495	545	600	688
LV	40	40	40	40	55
m(kg)	60	98	120	169	256
Tn（kN.m）	25	35.5	40	63	90
Tf（kN.m）	12.5	18	20	31.5	45
β(°)	5	5	5	5	5
D	215	225	250	285	315
Df	275	305	348	360	405
D1	248	275	314	328	370
D2(H9)	140	140	175	175	220
D3	114	140	152	168	194
Lm	68	80	90	100	108
K	15	15	18	18	22
t	4.2	5.2	6.2	6.2	6.8
n	10	10	10	10	10
d	15	17	19	19	21

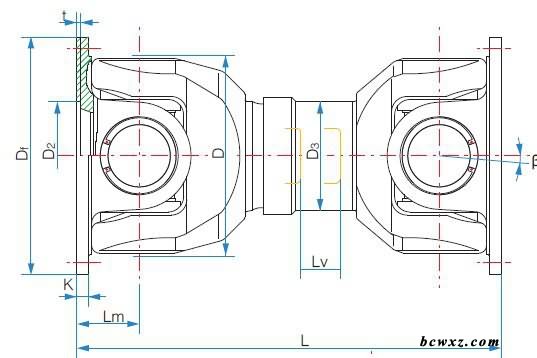

1. 上表中各代號含義如下:
L 一標準長度，對可伸縮型而言，長度L系縮短狀態下的最小長度；
LV 一伸長量；
m 一質量；
Tn 一公稱轉矩；
Tf 一疲勞轉矩，即在交變負荷作用下按疲勞強度確定的許用轉矩；
β一最大軸線折角。
2．上表中未注明計量單位者按毫米計；
3．用戶需要改變標準長度、伸縮量和法蘭型式尺寸時，請和我廠商定。
